Fan Coil Nedir, Nasıl Çalışır? Çeşitleri ve Klimadan Farkı

Fan coil (FCU – Fan Coil Unit), içinden geçen sıcak veya soğuk suyun ısısını bir fan yardımıyla ortam havasına aktaran ısıtma-soğutma terminal ünitesidir. Adı da tam olarak bunu anlatır: 'fan' (vantilatör) + 'coil' (serpantin/ısı eşanjörü). Merkezi sistemden gelen su, ünitenin içindeki bakır-alüminyum serpantinden geçer; fan da odanın havasını bu serpantinin üzerinden geçirerek havayı ısıtır ya da soğutur.

Önemli olan şudur: fan coil kendi başına ısı veya soğuk üretmez. O yalnızca bir 'dağıtıcıdır'. Sıcak suyu üreten merkezi bir kazan/kombi, soğuk suyu üreten ise bir chiller (su soğutma grubu) veya ısı pompasıdır. Fan coil, bu suyu alıp odaya konfor olarak dağıtan son halkadır. Bu yüzden büyük binalarda merkezi bir sistemle onlarca oda, tek tek fan coil üniteleriyle bağımsız olarak ısıtılıp soğutulabilir.

Fan coil'in çalışması basit ama zekice bir prensibe dayanır. Ünitenin kalbinde, içinden su geçen bir serpantin (ısı eşanjörü) bulunur. Kışın bu serpantinden sıcak su geçer; fan, odanın havasını serpantinin üzerinden geçirir ve hava ısınarak geri üflenir. Yazın ise aynı serpantinden soğuk su geçer; bu kez hava soğuyarak odaya verilir. Tek bir cihaz, içinden geçen suyun sıcaklığına göre hem radyatör hem klima görevi görür.

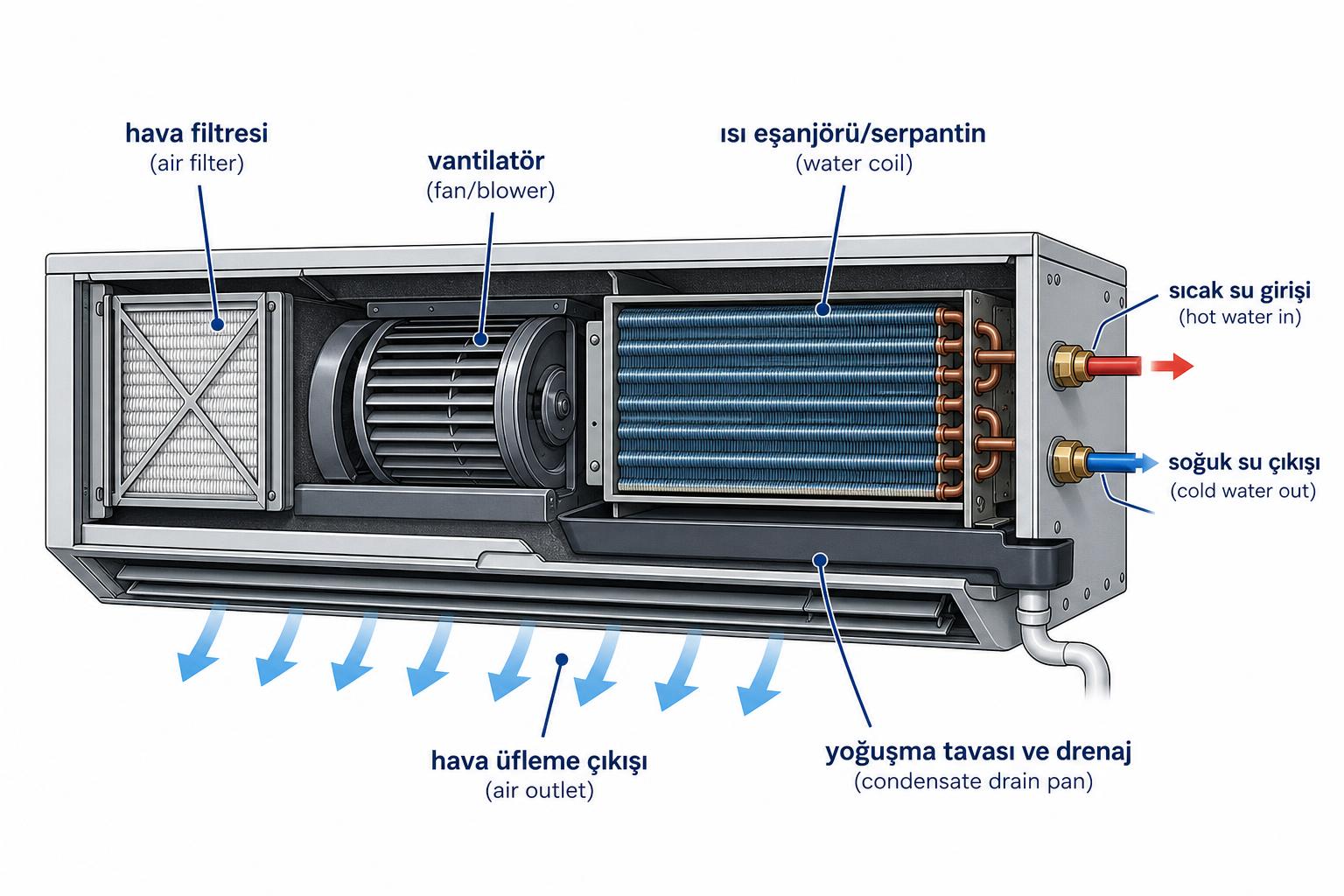

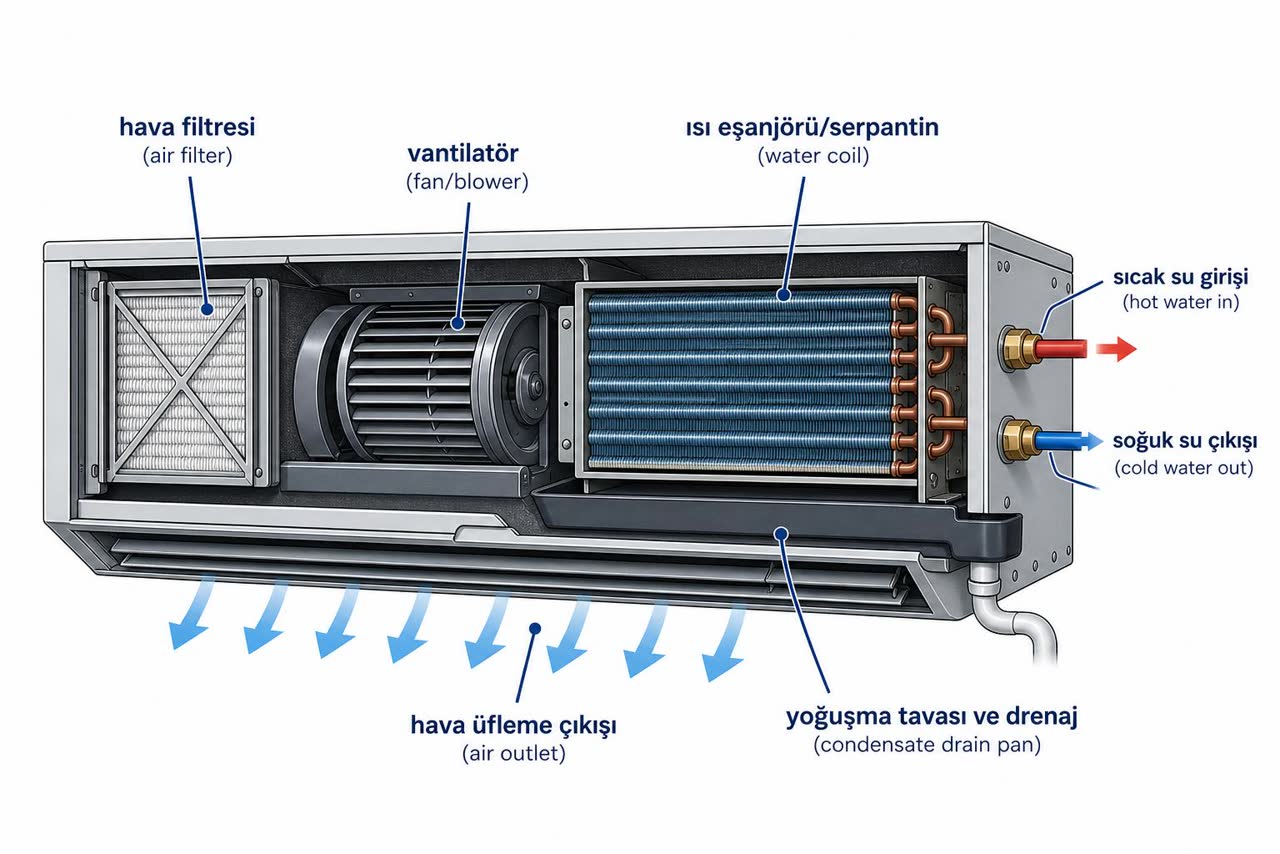

Bir fan coil ünitesinin içinde başlıca şu parçalar bulunur: havayı tozdan arındıran bir hava filtresi, havayı hareket ettiren bir fan (vantilatör) ve motoru, suyun ısısını havaya aktaran serpantin (ısı eşanjörü), soğutma sırasında oluşan yoğuşma suyunu toplayan bir yoğuşma (drenaj) tavası ve bu suyu dışarı atan tahliye hattı. Aşağıdaki kesit, bu parçaların ünite içinde nasıl yerleştiğini ve havanın izlediği yolu gösteriyor.

Fan coil üniteleri, monte edildikleri yere ve görünümüne göre çeşitlere ayrılır; hepsinin çalışma mantığı aynıdır, fark yalnızca yerleşim ve estetiktedir. Doğru tip, odanın yüksekliğine, tavan yapısına ve istenen görünüme göre seçilir.

Duvar tipi fan coil, tıpkı bir split klima gibi duvara asılır; konutlarda en yaygın ve en ekonomik çözümdür. Kaset (kasetli) tipi fan coil asma tavana gömülür ve yalnızca kare ızgarası görünür; ofis, mağaza ve geniş salonlarda havayı dört yöne eşit dağıtır. Gizli tavan tipi (kanallı) fan coil tamamen asma tavanın içine gizlenir ve havayı menfezlerle dağıtır; en şık ama montajı en çok ustalık isteyen çözümdür. Yer tipi fan coil ise radyatör gibi yere/pencere altına konur; tavan müdahalesi istenmeyen yerlerde tercih edilir. Tavan tipi (asılı) modeller de yüksek tavanlı dükkân ve depolarda kullanılır.

Fan coil ünitelerini montaj yerine göre ayırdık; ama işin asıl mühendislik tarafı, ünitelerin merkezi sisteme kaç boruyla bağlandığıdır. Bir binanın 'fan coil sistemi' derken kastedilen şey çoğu zaman budur: 2 borulu mu, yoksa 4 borulu mu? Bu tercih; konforu, ilk yatırım maliyetini ve özellikle ilkbahar-sonbahar (ara mevsim) rahatlığını doğrudan belirler.

2 borulu sistemde ünitede tek serpantin, tesisatta ise bir gidiş ve bir dönüş borusu bulunur. Bu boruda o an ne dolaşıyorsa (sıcak ya da soğuk su) tüm bina onu alır; yani bina aynı anda ya ısıtır ya soğutur. İlk yatırım maliyeti en düşük merkezi çözümdür, ama bir odada ısıtma isterken yan odada soğutma yapamazsınız ve mevsim geçişi (change-over) manuel bir işlem gerektirir.

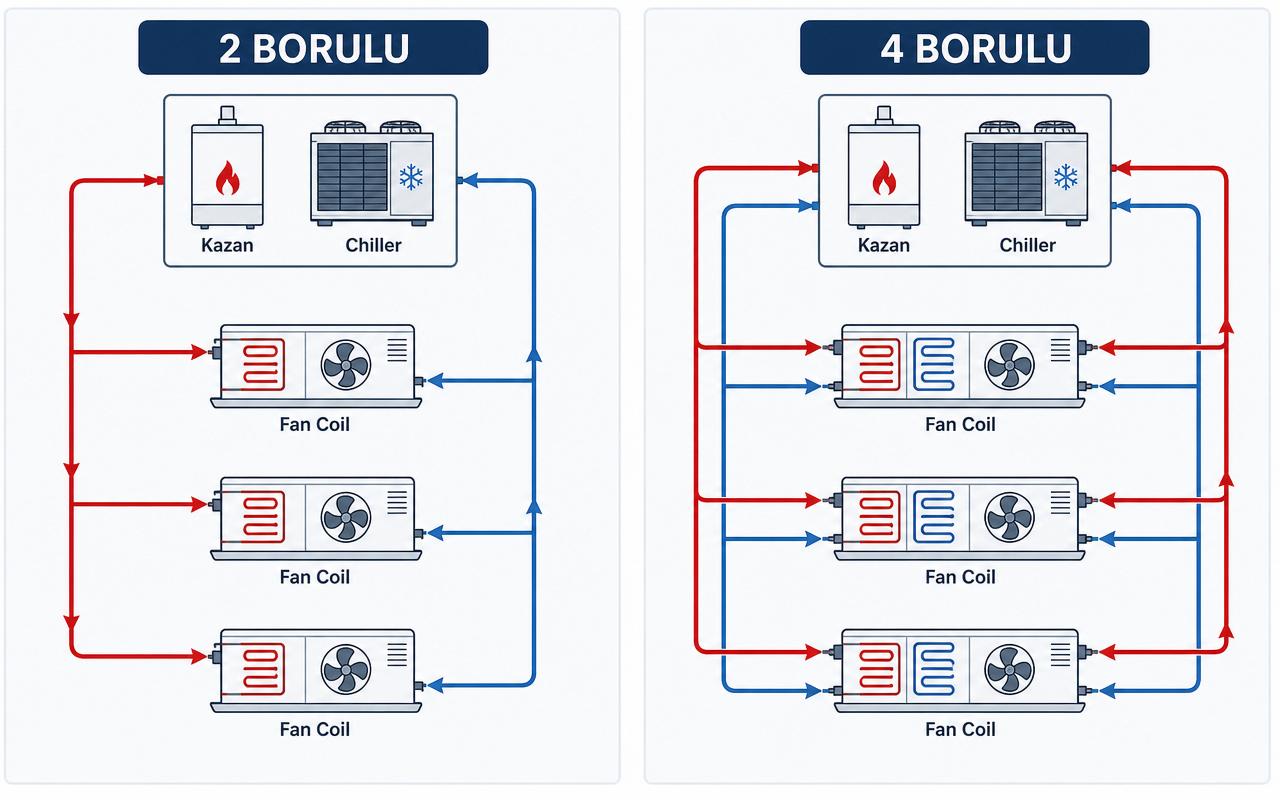

4 borulu sistemde ünitede iki ayrı serpantin (biri sıcak, biri soğuk), tesisatta ise iki gidiş ve iki dönüş (toplam dört) boru vardır. Sıcak ve soğuk su binada aynı anda ve bağımsız dolaştığı için her oda, o an ne istiyorsa (ısıtma veya soğutma) onu alır. Ara mevsimlerde mükemmel konfor sunar; karşılığında borulama, izolasyon, vana ve ilk yatırım maliyeti daha yüksektir. Aşağıdaki şema iki sistemin su dağıtımını yan yana gösteriyor.

En sık karıştırılan konu budur; fan coil ile klima dışarıdan benzese de temelde farklı çalışırlar. Klima (split sistem) bir soğutucu gaz (freon) çevrimiyle çalışır; iç ve dış ünite bakır gaz borularıyla birbirine bağlıdır ve her iç ünite kendi soğutmasını/ısıtmasını üretir. Fan coil'de ise gaz yoktur; içinden su geçer ve ısıyı/soğuğu merkezi bir kaynaktan (kazan + chiller) alır.

Bu fark pratikte şu sonuçları doğurur: Fan coil, merkezi sistemle çalıştığı için çok sayıda odanın bulunduğu büyük binalarda (otel, AVM, plaza, site) daha verimli ve yönetilebilirdir; ayrıca genellikle daha sessiz ve daha dengeli bir ısı dağıtımı sunar. Klima ise her ünitenin bağımsız olduğu, merkezi su tesisatı bulunmayan konutlar için daha pratik ve kurulumu daha kolaydır. Yani 'hangisi daha iyi' değil, 'hangisi yapıya uygun' sorusu doğrudur: merkezi su sistemi varsa fan coil, yoksa klima mantıklıdır.

Fan coil'i doğru değerlendirmek için hem güçlü yanlarını hem de sınırlarını bilmek gerekir. En büyük avantajı, tek bir cihazla hem ısıtma hem soğutma yapması ve her odanın bağımsız kontrol edilebilmesidir. Merkezi sistemle çalıştığı için büyük ve çok odalı yapılarda hem verimli hem yönetilebilirdir; kaliteli modellerde çalışma sesi de oldukça düşüktür.

Buna karşılık, merkezi bir kazan-chiller altyapısı ve boru tesisatı gerektirdiği için ilk yatırım maliyeti klimaya göre yüksektir; bu yüzden tek daire veya tek oda için çoğu zaman mantıklı değildir. Ayrıca düzenli filtre ve serpantin bakımı ister, soğutmada drenaj (yoğuşma suyu) yönetimi gerektirir. Kısaca: merkezi su sistemi olan büyük yapılarda fan coil çok güçlü bir çözümken, altyapısı olmayan tek konutta klima daha pratiktir.

Fan coil, merkezi ısıtma-soğutma altyapısının bulunduğu her yerde tercih edilir. En yaygın kullanım alanları otel, hastane, iş merkezi ve plaza, alışveriş merkezi, üniversite, fabrika ofisleri ile merkezi sistemli rezidans ve site daireleridir. Ortak noktaları çok sayıda bağımsız hacmi tek bir merkezden, verimli biçimde ısıtıp soğutma ihtiyacıdır.

Kontrol tarafında her ünite genellikle bir oda termostatına bağlanır. Termostat hem fan hızını (düşük/orta/yüksek) hem de ünitedeki motorlu su vanasını yönetir; oda istenen sıcaklığa ulaşınca vanayı kısar. Gelişmiş termostatlarda gece/gündüz programı, yaz-kış konumu ve bina otomasyon sistemine (BMS) bağlanma bulunur. Bu sayede koca bir bina, her odası kendi konforunu koruyacak şekilde tek merkezden yönetilebilir.

Fan coil'de en sık karşılaşılan şikâyetlerden biri, ünitenin alttan ya da içeriden su akıtmasıdır. Tıpkı klimada olduğu gibi, soğutma modunda serpantinde havadaki nem yoğuşur ve bu su yoğuşma tavasında toplanıp drenaj hattıyla dışarı atılır. Ünite içeriye su akıtıyorsa, bu neredeyse her zaman drenaj (tahliye) hattının tıkanması, tavanın kirlenmesi ya da hattın yanlış eğimle döşenmesi anlamına gelir.

Bunun dışında, soğuk su borularının ve vananın izolasyonu (yalıtımı) eksik veya bozuksa, boru üzerinde de yoğuşma oluşur ve damlama yanlışlıkla 'fancoil su akıtıyor' diye algılanır. Çözüm; drenaj tavası ve hattının temizlenmesi, hattın doğru eğime getirilmesi ve boru izolasyonunun yenilenmesidir. Su, elektrikli fan motoru ve asma tavanla bir arada olduğundan, içeriye akan suyu görmezden gelmek tavan lekesi, küf ve elektriksel risk doğurur; erken müdahale önemlidir.

Fan coil'de ikinci sık şikâyet ses ve yetersiz ısıtma/soğutmadır. Aşırı ses genellikle fan motoru yatağının aşınması, kanat üzerinde toz/balanssızlık ya da gevşeyen montaj parçalarından kaynaklanır. Önce en basit ihtimal kontrol edilmelidir: tıkalı bir hava filtresi hem fanı zorlar (ses) hem de hava akışını kıstığı için ısıtma/soğutma performansını düşürür.

Az ısıtma/soğutmanın bir diğer önemli nedeni, serpantin içinde veya sistemde hapsolan havadır; tıpkı petekler gibi fan coil de zamanla hava yapabilir ve suyun serpantinden tam dolaşmasını engeller. Bu durumda ünitenin/sistemin havasının alınması gerekir. Ayrıca serpantinin kireç/çamurla tıkanması, su debisini düşüren kapalı/arızalı vana (özellikle motorlu 2 veya 3 yollu vana) ve merkezi sistemdeki su sıcaklığının yetersizliği de performansı doğrudan etkiler. Bu nedenlerin çoğu, düzenli filtre temizliği ve yıllık bakımla baştan önlenir.

Fan coil'de arızaların büyük kısmı tek bir bakımsızlıktan doğar: tıkalı hava filtresi. İyi haber şu ki filtre temizliği, hiçbir alet gerektirmeden kullanıcının kendi yapabileceği en etkili bakımdır. Aşağıdaki adımlar duvar, kaset ve yer tipi fan coil'lerin çoğunda aynıdır; yalnızca kapak/ızgara açma şekli modele göre değişir.

Bu işlemi kullanıma göre 2-4 haftada bir yapmanız, hem sessiz çalışmayı hem de tam ısıtma-soğutma verimini korur. Filtrenin ötesine (serpantin, drenaj, vana, elektrik) geçen her müdahaleyi ise yetkili bir servise bırakın.

Fan coil almayı düşünenlerin ilk sorusu fiyattır; ama tek bir 'fancoil fiyatı' yoktur. Toplam maliyet iki kalemden oluşur: cihazın kendisi ve montaj işçiliği. Cihaz fiyatını en çok kapasite (kaç kW/BTU), tip (duvar tipi en uygun; kaset, gizli tavan ve yer tipi daha pahalı), 2/4 borulu olması, marka ve motor tipi (klasik AC ya da enerji tasarruflu EC/inverter) belirler.

Montaj tarafında ise boru çekimi, motorlu vana ve oda termostatı, drenaj hattı ve izolasyon işçiliği bütçenin küçümsenmeyecek bir kısmını oluşturur. Aşağıdaki grafik, tipik bir konut/ofis kurulumunda toplam maliyetin kabaca hangi kalemlere dağıldığını gösteriyor; kesin fiyat için yerinde keşif şarttır. Unutmayın: yanlış (küçük) kapasite seçilen ucuz bir cihaz, az ısıtıp yüksek enerji faturası çıkardığı için uzun vadede en pahalı seçenektir.

Fan coil uzun ömürlü ve düşük arızalı bir cihazdır; ancak performansını ve sessizliğini korumak düzenli bakıma bağlıdır. Kullanıcı olarak yapabileceğiniz en önemli iş, hava filtresini düzenli olarak (kullanıma göre 2-4 haftada bir) çıkarıp temizlemektir; bu tek başına hem verimi korur hem de gereksiz ses ve su sorunlarının önüne geçer. Filtre dışında ünitenin içine, su vanalarına ve elektrik bağlantılarına müdahale, yetkili bir servis işidir.

Yılda en az bir kez (tercihen sezon öncesi) profesyonel bakım önerilir: serpantin temizliği, drenaj tavası ve hattının açılması, fan motoru ve yatak kontrolü, sistemin havasının alınması, vana ve izolasyon kontrolü. Özellikle içeriye su akması, asma tavanda leke, sürekli ses, hiç ısıtmama/soğutmama gibi durumlarda gecikmeden servise başvurmak gerekir. Gölge Tesisat olarak fan coil ve merkezi ısıtma-soğutma sistemlerinde drenaj açma, hava alma, serpantin ve vana bakımı ile su kaçağı tespiti hizmeti veriyoruz: 0533 896 05 03.
