Kelebek Vana Nedir? Ne İşe Yarar, Çeşitleri ve Seçimi

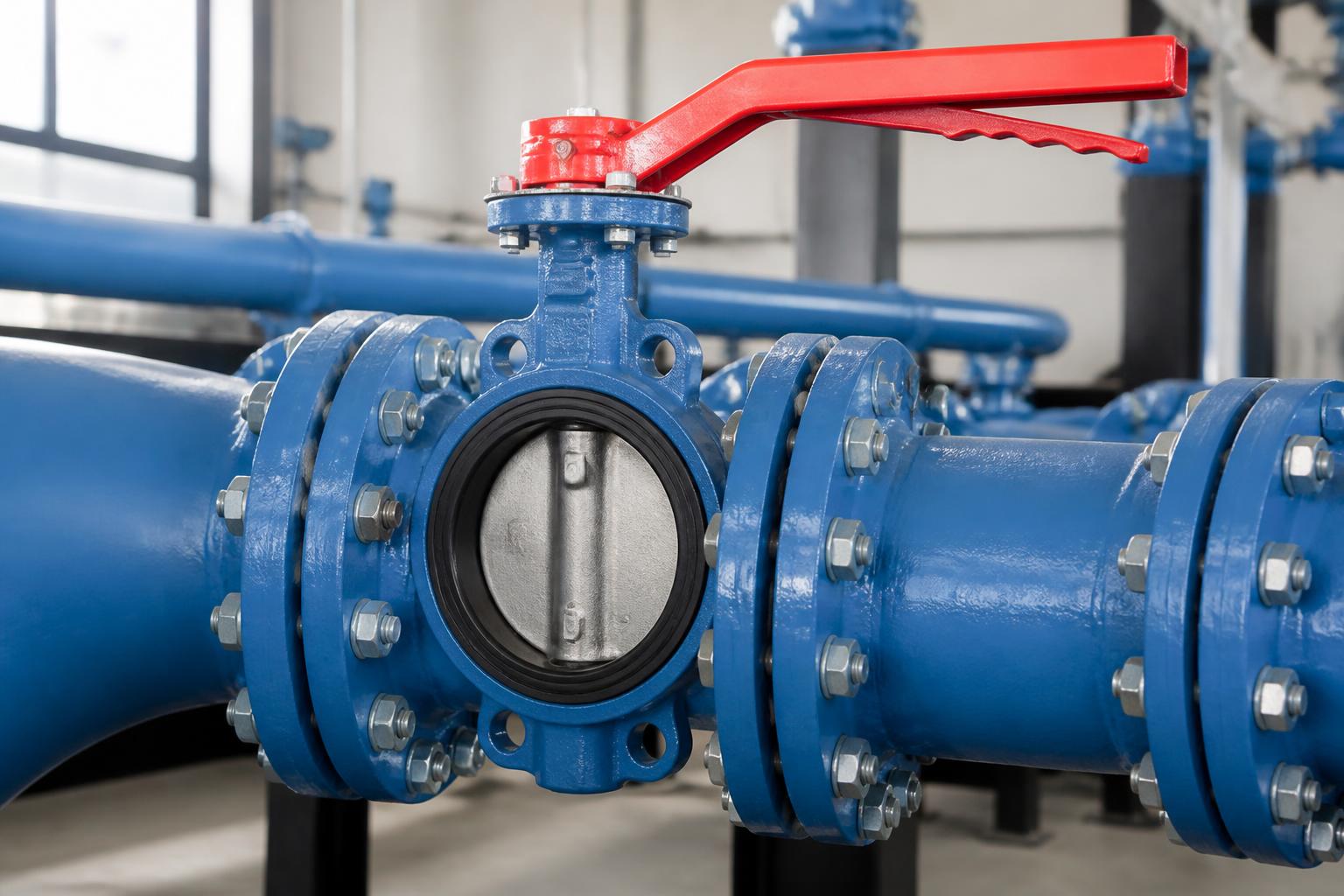

Kelebek vana (İngilizcesi 'butterfly valve'), silindirik gövdesinin içinde bir mil üzerine oturtulmuş dairesel bir diskin 90° dönmesiyle akışı açıp kapatan ya da kısan bir vana tipidir. Kol (manivela) ya da motor diski çevirir; disk boruya dik konuma geldiğinde hat tamamen kapanır, boruyla aynı yöne döndüğünde ise tamamen açılır. Yapısı sade, hafif ve büyük çaplarda bile ucuz olduğu için özellikle geniş hatlarda tercih edilir.

Görevi temelde iki şeydir: hattı tamamen açıp kapatmak (on/off kontrol) ve gerektiğinde akışı kısarak debiyi ayarlamak (kısma/kontrol). Hidrofor çıkışlarında, daire ve bina ana su girişlerinde, kalorifer ve soğutma hatlarında, yangın ve sulama tesisatlarında, kısacası küresel vananın ekonomik olmadığı büyük çaplı hatlarda en yaygın çözümdür.

Kelebek vananın çalışması son derece basittir: gövdenin ortasından geçen bir mile (şaft) bağlı disk, kol veya aktüatör yardımıyla çeyrek tur (90°) döner. Disk akış yönüne dik konumdayken boru kesitini tamamen kapatır ve içteki esnek conta (sızdırmazlık lastiği) sayesinde sızdırmazlık sağlar. Kol boruyla aynı hizaya getirildiğinde disk akışa paralel hâle gelir ve su neredeyse hiç engellenmeden geçer.

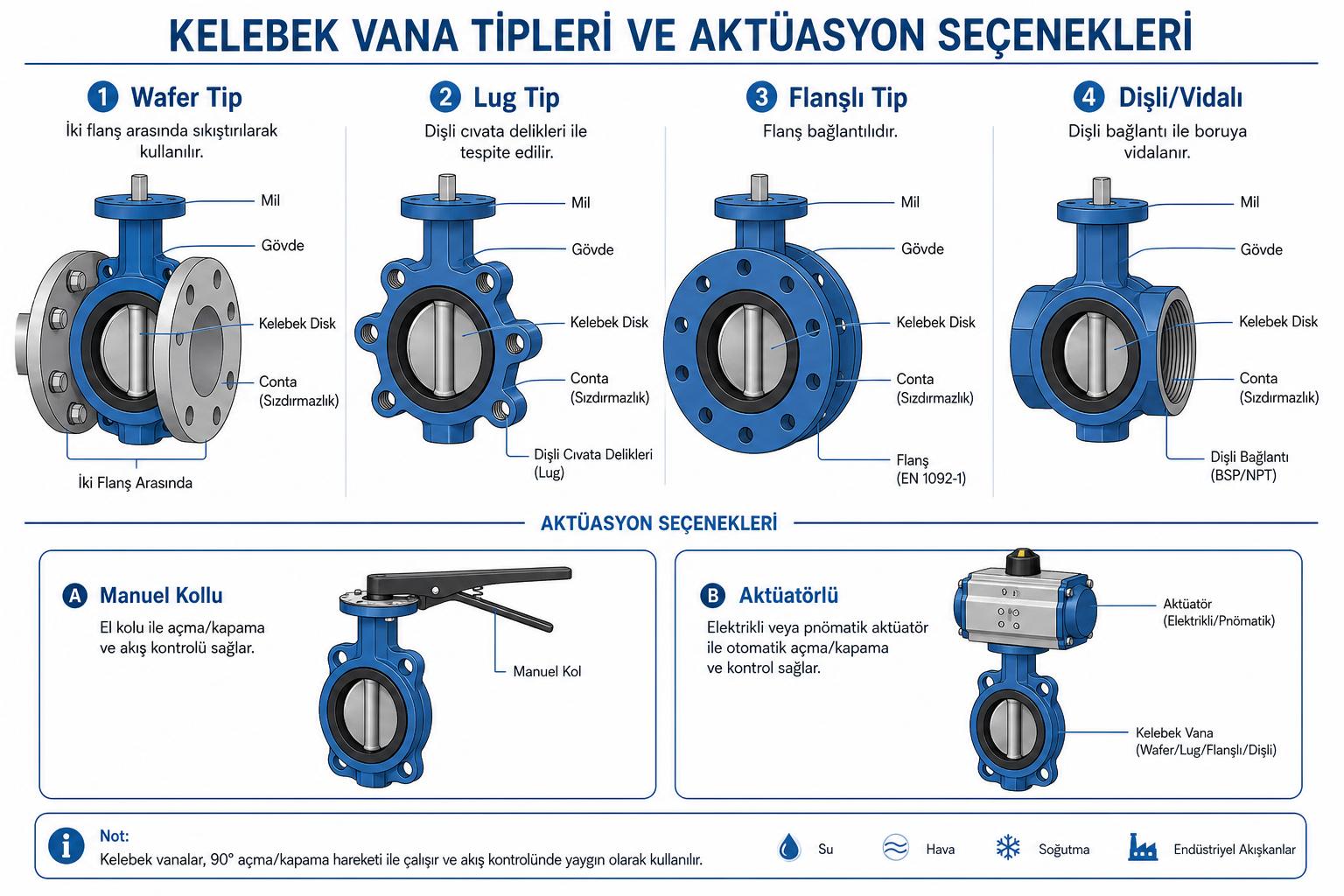

Bu çeyrek tur mantığı kelebek vananın en büyük avantajıdır: vana çok hızlı açılıp kapanır ve kolun konumuna bakarak vananın açık mı kapalı mı olduğu kolayca anlaşılır (kol boruyla paralelse açık, dik ise kapalı). Aşağıdaki şema, kelebek vana tiplerini ve manuel/aktüatörlü kumanda seçeneklerini parçalarıyla birlikte gösteriyor.

Kelebek vanalar genellikle boruya bağlanma şekline göre sınıflandırılır. En yaygın iki tip wafer ve lug tiptir. Wafer tip kelebek vana, iki boru flanşının arasına sıkıştırılarak (sandviç gibi) monte edilir; en ekonomik ve en sık kullanılan tiptir. Lug tip kelebek vana ise gövdesindeki dişli cıvata delikleri (lug) sayesinde her iki tarafa ayrı ayrı cıvatalanır; bu sayede hattın bir tarafı sökülse bile vana yerinde kalır ve hat ucu vanası olarak da kullanılabilir.

Flanşlı tip, gövdenin iki yanında tam flanş bulunan ve büyük çaplı, yüksek basınçlı hatlarda tercih edilen sağlam bir çözümdür. Dişli (vidalı) tip ise küçük çaplarda boruya doğrudan vidalanan modeldir. Kumanda açısından ise iki ana grup vardır: küçük ve orta çaplarda manuel kollu (el kolu) modeller; otomasyon ve uzaktan kontrol gereken yerlerde ise elektrikli veya pnömatik aktüatörlü modeller. Aşağıdaki tablo bu tipleri kullanım yerleriyle birlikte özetliyor.

Sahada en çok sorulan sorulardan biri 'kelebek vana mı, küresel vana mı?' olur. Küresel (top/bilyalı) vana, içindeki delikli bir küre ile akışı keser; küçük ve orta çaplarda mükemmel sızdırmazlık sağlar ve genellikle daire içi tesisatın gözde kapama vanasıdır. Ancak çap büyüdükçe küresel vana hem pahalılaşır hem ağırlaşır.

Kelebek vana ise tam tersine büyük çaplarda devreye girer: aynı çapta küresel vanaya göre çok daha hafif, kompakt ve ekonomiktir; üstelik akışı kısarak debi ayarı yapmaya da uygundur. Özetle küçük çaplarda (ör. daire içi musluk öncesi kapama) küresel vana, büyük çaplarda (hidrofor çıkışı, ana kolon, bina girişi) kelebek vana daha mantıklıdır. Doğru seçim, hattın çapına, basıncına ve vananın görevine (sadece kapama mı, kısma mı) göre yapılır.

Kelebek vananın asıl gücü büyük çaplı hatlarda ortaya çıkar. Apartmanlarda bina ve daire ana su girişlerinde, hidrofor sistemlerinin giriş-çıkışlarında, kalorifer (ısıtma) kolonlarında ve kazan dairelerinde, soğutma ve klima santrali (HVAC) hatlarında, yangın söndürme tesisatında, sulama ve bahçe sistemlerinde, su deposu giriş-çıkışlarında sıkça karşımıza çıkar.

Bu noktalarda kelebek vana hem ana kapama görevi görür hem de bakım sırasında hattın o bölümünü izole etmeye yarar. Örneğin hidroforun veya bir kolonun bakıma alınması gerektiğinde, ilgili kelebek vana kapatılarak tüm binanın suyu kesilmeden sadece o bölüm devre dışı bırakılır. Doğru noktalara doğru ölçüde vana konulması, ileride yapılacak her bakımı ve tamiri kolaylaştırır.

Kelebek vanalar 'DN' (nominal çap) ölçüsüyle anılır; örneğin DN50, DN65, DN100 gibi. Buradaki sayı kabaca borunun iç çapını milimetre cinsinden verir (DN65 ≈ 65 mm). Vananın ölçüsü mutlaka bağlanacağı borunun çapıyla aynı olmalıdır; aksi halde ya hat daralır ve basınç düşer ya da bağlantı sızdırır. En sık tesisat çaplarında karşılaştığımız DN karşılıkları aşağıdaki tabloda özetlenmiştir.

Ölçü dışında üç şeye daha bakılır: basınç sınıfı (PN10/PN16 gibi — hattın çalışma basıncına uygun olmalı), gövde ve disk malzemesi (pik döküm, sfero, paslanmaz; içme suyu için uygun conta) ve kumanda tipi (kollu mu, aktüatörlü mü). Doğru seçim için hattın çapını, basıncını ve akışkanı (içme suyu, ısıtma suyu, vb.) bilmek gerekir; bu yüzden ölçü ve model seçimini bir tesisat ustasıyla netleştirmek en sağlıklısıdır.

Kelebek vana basit görünse de montajında sık yapılan hatalar erken arızaya yol açar. En yaygın hata, vana monte edilirken diskin yarı açık bırakılmasıdır; flanşlar sıkılırken disk açık konumda olmalıdır, aksi halde disk komşu flanşa veya contaya sürter ve hasar görür. İkinci sık hata, flanş cıvatalarının çapraz ve dengeli sıkılmaması; tek taraftan sıkmak contayı bozar ve sızdırmaya neden olur.

Diğer dikkat noktaları: vananın akış yönüne ve montaj konumuna uygun yerleştirilmesi, contanın (sızdırmazlık lastiğinin) hasarsız ve doğru oturması, ve büyük çaplı vanalarda vananın ağırlığının boruya yük bindirmemesi için gerektiğinde desteklenmesidir. Aşağıdaki grafik, sahada kelebek vana arızalarında en sık karşılaştığımız nedenlerin dağılımını (örnek değerler) gösteriyor. Bu kalemlerin neredeyse tamamı doğru montaj ve doğru ürün seçimiyle önlenebilir; bu yüzden büyük çaplı vana montajını deneyimli bir tesisat ekibine yaptırmak en doğrusudur.
